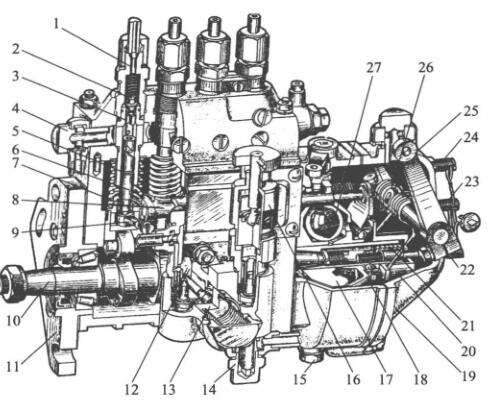

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

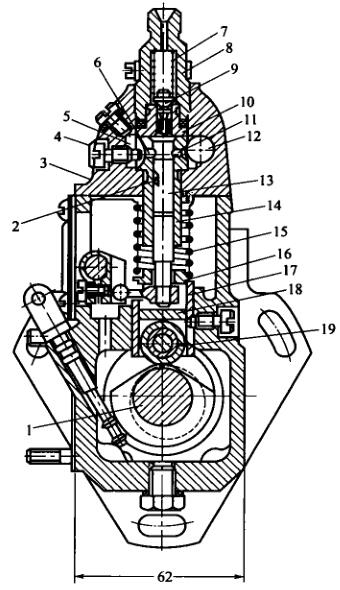

   I号喷油泵的分泵构造图

1-直流电石油管道管连接头; 2-很油阀; 3-很油阀块; 4,14-进油螺丝钉; 5-套简; 6-液压泵; 7-液压泵压簧; 8-油门支撑杆;  9-调臂; 10-凸轮机构轴; 11-放置接盘; 12-石油管道泵弯矩轮; 13-石油管道泵; 15-放油螺塞; 16-手助力泵;  17-驱使盘; 18-从动盘; 19-外壳; 20-滑套; 21-校零压簧; 22-容量调节螺丝钉; 23-怠速限位器器螺丝钉; 24-髙速限位器器螺丝钉; 25-可控硅调压手柄; 26-可控硅调压压簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚轴体屏幕总成的具体做用是以确保泵油开使每时每刻的合理的性，关于多缸静音机如何理解，必须以确保各缸泵油每时每刻的不一样性。起以确保能力的部分是滚轴下边到懂得调整保护层垫块上平面磨的极度H。当喷真空泵气缸轴齿轮传动传动与曲轴齿轮传动传动相对比较方位特定时，H越大，柱塞泵关闭系统进油孔的每时每刻早一些，泵油开使每时每刻也早一些。但是，H越小，泵油开使每时每刻越网络延时。如此要跟据来设计和测试推算出为宜的滚轴体的工作极度H，以以确保泵油开使每时每刻的合理的性。

1-轴承轴; 2-齿轮泵斜槽; 3-泵盖; 4-手机定位广西顶博发电机组制造; 5-回油道; 6-回油孔; 7-脸上皮肤冒油阀扭簧; 8-脸上皮肤冒油阀紧座;  9-脸上皮肤冒油阀; 10-脸上皮肤冒油阀块; 11-进油孔; 12-进油道; 13-齿轮泵; 14-齿轮泵套简;  15一齿轮泵扭簧; 16-扭簧座; 17-挺柱体:; 18-垫铁; 19-滑动

  就多缸机，各分泵的H值应相同。修正垫板在喷液压油泵出厂检验报告时均已调好，切不可随处交换。垫板是用耐腐相关材料弄成并举行热治理以改善硬性，所以说运行中不可以损伤。如长耗时运行后损伤较多，可换面运行。

  喷液压液压液压油泵泵体分两边两个部分，喷液压液压液压油泵上体适用组装齿轮泵偶件及很油阀偶件，阴道适用组装凸轮机构轴、压轮体和输液压液压液压油泵等。泵体前侧中部地区都有检视窗孔，便于诊断和改变液压油泵量。中下部有检视发动机油面的检视孔。喷液压液压液压油泵上体有一只油道，与各齿轮泵套筒外的椭圆形油槽连通。椭圆形油槽则与齿轮泵套筒上的进、回油孔连通。由输液压液压液压油泵供来的舒张压油使用进油管接线头线接线头线接线头来到油道中。油道中的汽油机密度车压差由装在回油管接线头线接线头线接线头内的回油阀管理，一规范要求维持在5～10kPa范围之内内。油压机机过低，在齿轮泵上行时，汽油机密度车不可以速度快使用进油孔来到齿轮泵上半部油腔。当用油量过多的而使油压机机身高时，过多的的汽油机密度车会顶开回油阀流进汽油机密度车细滤器中。
